Faites-le vous-même279
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques
Clignotants latéraux– Appuyez sur le clignotant vers la gauche ou la droite pour retirer
la lampe.
– Sortez la douille du clignotant.
– Retirez la lampe avec douille de verre défectueuse et mettez-en une neuve.
– Introduisez la douille de la lampe dans les glissières du cligno- tant jusqu'à ce qu'elle s'encastre.
– Posez d'abord le clignotant dans le trou de la carrosserie, en emboîtant les languettes ⇒fig. 197, flèche .
– Emboîtez la lampe comme indiqué sur la flèche ⇒fig. 197.
Feu du coffre à bagages– Re tirez la tulipe en fa isan t pressio n su r le rebo rd d e la par tie inté-
rieure de celle-ci -flèche- à l'aide d'un tournevis plat ⇒fig. 198.
Fig. 197 Clignotant
latéralA1A2
Fig. 198 Feu du coffre à
bagagesFig. 199 Feu du coffre à
bagages
altea_XL frances.book Seite 279 Freitag, 14. September 2007 9:24 09

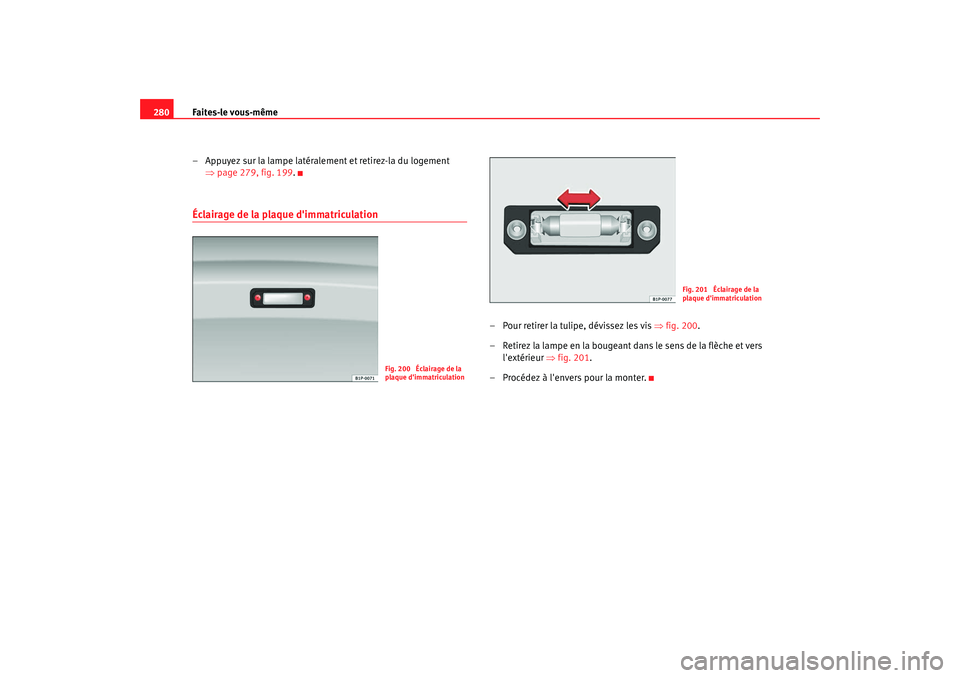

Faites-le vous-même
280
– Appuyez sur la lampe latéralement et retirez-la du logement ⇒page 279, fig. 199 .Éclairage de la plaque d'immatriculation
– Pour retirer la tulipe, dévissez les vis ⇒fig. 200.
– Retirez la lampe en la bougeant dans le sens de la flèche et vers l'extérieur ⇒fig. 201.
– Procédez à l'envers pour la monter.
Fig. 200 Éclairage de la
plaque d'immatriculation
Fig. 201 Éclairage de la
plaque d'immatriculation
altea_XL frances.book Seite 280 Freitag, 14. September 2007 9:24 09

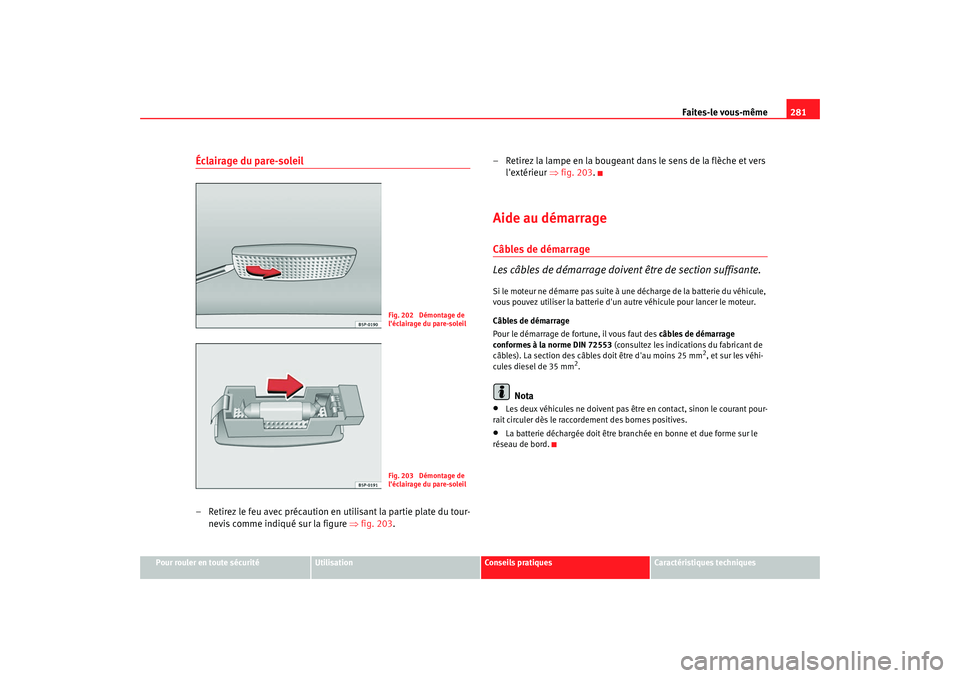

Faites-le vous-même281
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques
Éclairage du pare-soleil– Retirez le feu avec précaution en utilisant la partie plate du tour-
nevis comme indiqué sur la figure ⇒fig. 203. – Retirez la lampe en la bougeant dans le sens de la flèche et vers
l'extérieur ⇒fig. 203 .
Aide au démarrageCâbles de démarrage
Les câbles de démarrage doivent être de section suffisante.Si le moteur ne démarre pas suite à une décharge de la batterie du véhicule,
vous pouvez utiliser la batterie d'un autre véhicule pour lancer le moteur.
Câbles de démarrage
Pour le démarrage de fortune, il vous faut des câbles de démarrage
conformes à la norme DIN 72553 (consultez les indications du fabricant de
câbles). La section des câbles doit être d'au moins 25 mm
2, et sur les véhi-
cules diesel de 35 mm
2.
Nota
•
Les deux véhicules ne doivent pas être en contact, sinon le courant pour-
rait circuler dès le raccordement des bornes positives.
•
La batterie déchargée doit être branchée en bonne et due forme sur le
réseau de bord.
Fig. 202 Démontage de
l'éclairage du pare-soleilFig. 203 Démontage de
l'éclairage du pare-soleil
altea_XL frances.book Seite 281 Freitag, 14. September 2007 9:24 09

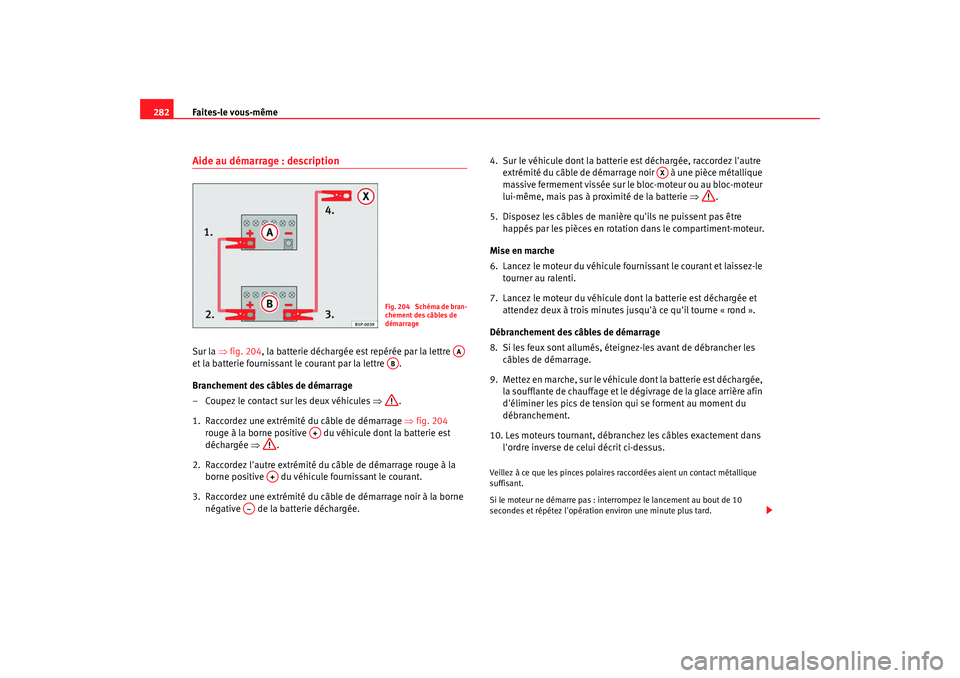

Faites-le vous-même
282Aide au démarrage : descriptionSur la ⇒ fig. 204, la batterie déchargée est repérée par la lettre
et la batterie fournissant le courant par la lettre .
Branchement des câbles de démarrage
– Coupez le contact sur les deux véhicules ⇒ .
1. Raccordez une extrémité du câble de démarrage ⇒ fig. 204
rouge à la borne positive du véhicule dont la batterie est
déchargée ⇒.
2. Raccordez l'autre extrémité du câble de démarrage rouge à la borne positive du véhicule fournissant le courant.
3. Raccordez une extrémité du câble de démarrage noir à la borne négative de la batterie déchargée. 4. Sur le véhicule dont la batterie est déchargée, raccordez l'autre
extrémité du câble de démarrage noir à une pièce métallique
massive fermement vissée sur le bloc-moteur ou au bloc-moteur
lui-même, mais pas à proximité de la batterie ⇒.
5. Disposez les câbles de manière qu'ils ne puissent pas être happés par les pièces en rotation dans le compartiment-moteur.
Mise en marche
6. Lancez le moteur du véhicule fournissant le courant et laissez-le tourner au ralenti.
7. Lancez le moteur du véhicule dont la batterie est déchargée et attendez deux à trois minutes jusqu'à ce qu'il tourne « rond ».
Débranchement des câbles de démarrage
8. Si les feux sont allumés, étei gnez-les avant de débrancher les
câbles de démarrage.
9. Mettez en marche, sur le véhicule dont la batterie est déchargée, la soufflante de chauffage et le dégivrage de la glace arrière afin
d'éliminer les pics de tension qui se forment au moment du
débranchement.
10. Les moteurs tournant, débranchez les câbles exactement dans l'ordre inverse de celui décrit ci-dessus.
Veillez à ce que les pinces polaires raccordées aient un contact métallique
suffisant.
Si le moteur ne démarre pas : inte rrompez le lancement au bout de 10
secondes et répétez l'opération environ une minute plus tard.
Fig. 204 Schéma de bran-
chement des câbles de
démarrage
AA
AB
A+
A+
A–
AX
altea_XL frances.book Seite 282 Freitag, 14. September 2007 9:24 09

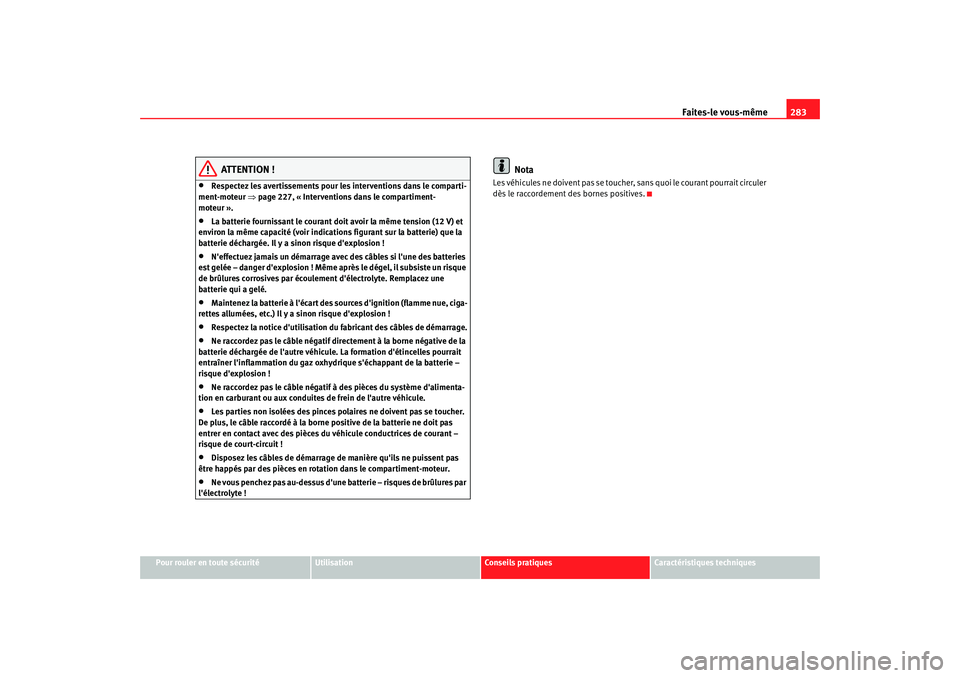

Faites-le vous-même283
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques
ATTENTION !
•
Respectez les avertissements pour les interventions dans le comparti-
ment-moteur ⇒page 227, « Interventions dans le compartiment-
moteur ».
•
La batterie fournissant le courant doit avoir la même tension (12 V) et
environ la même capacité (voir indications figurant sur la batterie) que la
batterie déchargée. Il y a sinon risque d'explosion !
•
N'effectuez jamais un démarrage avec des câbles si l'une des batteries
est gelée – danger d'explosion ! Même après le dégel, il subsiste un risque
de brûlures corrosives par écoulement d'électrolyte. Remplacez une
batterie qui a gelé.
•
Maintenez la batterie à l'écart des sources d'ignition (flamme nue, ciga-
rettes allumées, etc.) Il y a sinon risque d'explosion !
•
Respectez la notice d'utilisation du fabricant des câbles de démarrage.
•
Ne raccordez pas le câble négatif directement à la borne négative de la
batterie déchargée de l'autre véhicule. La formation d'étincelles pourrait
entraîner l'inflammation du gaz oxhydrique s'échappant de la batterie –
risque d'explosion !
•
Ne raccordez pas le câble négatif à des pièces du système d'alimenta-
tion en carburant ou aux conduites de frein de l'autre véhicule.
•
Les parties non isolées des pinces polaires ne doivent pas se toucher.
De plus, le câble raccordé à la borne positive de la batterie ne doit pas
entrer en contact avec des pièces du véhicule conductrices de courant –
risque de court-circuit !
•
Disposez les câbles de démarrage de manière qu'ils ne puissent pas
être happés par des pièces en rotation dans le compartiment-moteur.
•
Ne vous penchez pas au-dessus d'une batterie – risques de brûlures par
l'électrolyte !
Nota
Les véhicules ne doivent pas se toucher, sans quoi le courant pourrait circuler
dès le raccordement des bornes positives.
altea_XL frances.book Seite 283 Freitag, 14. September 2007 9:24 09

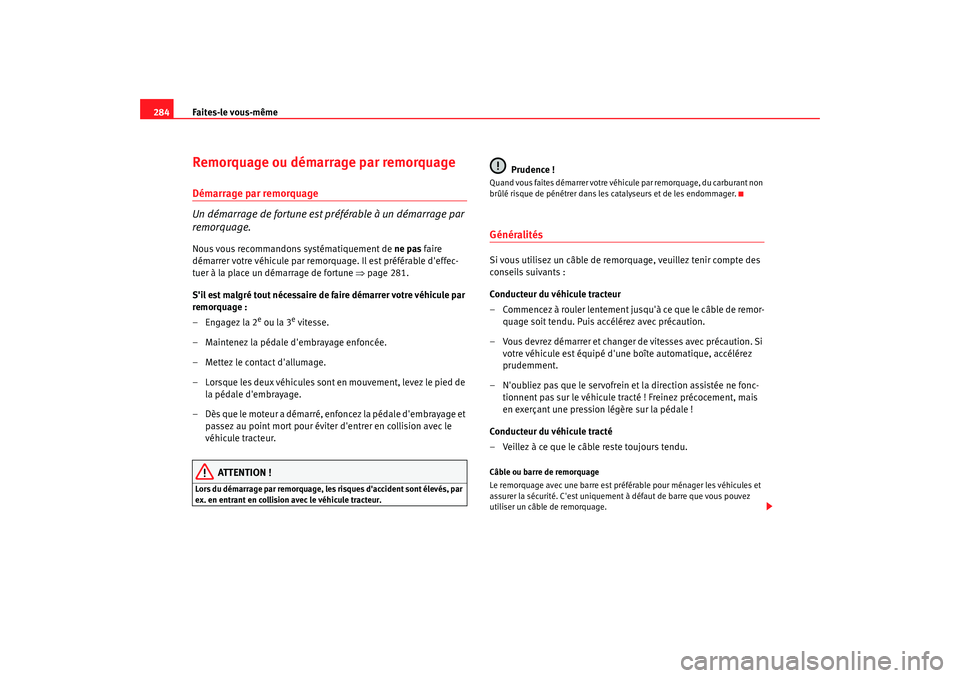

Faites-le vous-même
284Remorquage ou démarrage par remorquageDémarrage par remorquage
Un démarrage de fortune est préférable à un démarrage par
remorquage.Nous vous recommandons systématiquement de ne pas faire
démarrer votre véhicule par remorquage. Il est préférable d'effec-
tuer à la place un démarrage de fortune ⇒page 281.
S'il est malgré tout nécessaire de faire démarrer votre véhicule par
remorquage :
–Engagez la 2
e ou la 3
e vitesse.
– Maintenez la pédale d'embrayage enfoncée.
–Mettez le contact d'allumage.
– Lorsque les deux véhicules sont en mouvement, levez le pied de la pédale d'embrayage.
– Dès que le moteur a démarré, enfoncez la pédale d'embrayage et passez au point mort pour éviter d'entrer en collision avec le
véhicule tracteur.
ATTENTION !
Lors du démarrage par remorquage, les risques d'accident sont élevés, par
ex. en entrant en collision avec le véhicule tracteur.
Prudence !
Quand vous faites démarrer votre véhic ule par remorquage, du carburant non
brûlé risque de pénétrer dans les catalyseurs et de les endommager.GénéralitésSi vous utilisez un câble de remorquage, veuillez tenir compte des
conseils suivants :
Conducteur du véhicule tracteur
– Commencez à rouler lentement jusqu'à ce que le câble de remor- quage soit tendu. Puis accélérez avec précaution.
– Vous devrez démarrer et changer de vitesses avec précaution. Si votre véhicule est équipé d'une boîte automatique, accélérez
prudemment.
– N'oubliez pas que le servofrein et la direction assistée ne fonc- tionnent pas sur le véhicule tracté ! Freinez précocement, mais
en exerçant une pression légère sur la pédale !
Conducteur du véhicule tracté
– Veillez à ce que le câble reste toujours tendu.Câble ou barre de remorquage
Le remorquage avec une barre est préférable pour ménager les véhicules et
assurer la sécurité. C'est uniquement à défaut de barre que vous pouvez
utiliser un câble de remorquage.
altea_XL frances.book Seite 284 Freitag, 14. September 2007 9:24 09

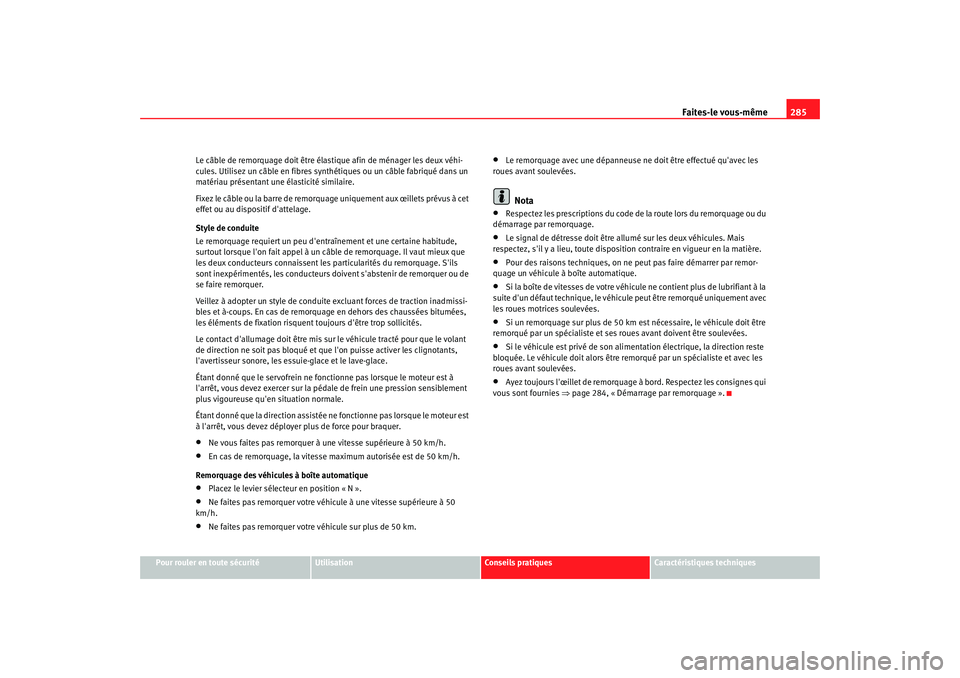

Faites-le vous-même285
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques
Le câble de remorquage doit être élastique afin de ménager les deux véhi-
cules. Utilisez un câble en fibres synthétiques ou un câble fabriqué dans un
matériau présentant une élasticité similaire.
Fixez le câble ou la barre de remorqua
ge uniquement aux œillets prévus à cet
effet ou au dispositif d'attelage.
Style de conduite
Le remorquage requiert un peu d'entraînement et une certaine habitude,
surtout lorsque l'on fait appel à un câble de remorquage. Il vaut mieux que
les deux conducteurs connaissent les particularités du remorquage. S'ils
sont inexpérimentés, les conducteurs doivent s'abstenir de remorquer ou de
se faire remorquer.
Veillez à adopter un style de conduite excluant forces de traction inadmissi-
bles et à-coups. En cas de remorquage en dehors des chaussées bitumées,
les éléments de fixation risquent toujours d'être trop sollicités.
Le contact d'allumage doit être mis sur le véhicule tracté pour que le volant
de direction ne soit pas bloqué et que l'on puisse activer les clignotants,
l'avertisseur sonore, les essuie-glace et le lave-glace.
Étant donné que le servofrein ne fonctionne pas lorsque le moteur est à
l'arrêt, vous devez exercer sur la pédale de frein une pression sensiblement
plus vigoureuse qu'en situation normale.
Étant donné que la direction assistée ne fonctionne pas lorsque le moteur est
à l'arrêt, vous devez déployer plus de force pour braquer.
•
Ne vous faites pas remorquer à une vitesse supérieure à 50 km/h.
•
En cas de remorquage, la vitesse maximum autorisée est de 50 km/h.
Remorquage des véhicules à boîte automatique
•
Placez le levier sélecteur en position « N ».
•
Ne faites pas remorquer votre véhicule à une vitesse supérieure à 50
km/h.
•
Ne faites pas remorquer votre véhicule sur plus de 50 km.
•
Le remorquage avec une dépanneuse ne doit être effectué qu'avec les
roues avant soulevées.Nota
•
Respectez les prescriptions du code de la route lors du remorquage ou du
démarrage par remorquage.
•
Le signal de détresse doit être allumé sur les deux véhicules. Mais
respectez, s'il y a lieu, toute disposition contraire en vigueur en la matière.
•
Pour des raisons techniques, on ne peut pas faire démarrer par remor-
quage un véhicule à boîte automatique.
•
Si la boîte de vitesses de votre véhicule ne contient plus de lubrifiant à la
suite d'un défaut technique, le véhicule peut être remorqué uniquement avec
les roues motrices soulevées.
•
Si un remorquage sur plus de 50 km est nécessaire, le véhicule doit être
remorqué par un spécialiste et ses roues avant doivent être soulevées.
•
Si le véhicule est privé de son alimen tation électrique, la direction reste
bloquée. Le véhicule doit alors être re morqué par un spécialiste et avec les
roues avant soulevées.
•
Ayez toujours l'œillet de remorquage à bord. Respectez les consignes qui
vous sont fournies ⇒page 284, « Démarrage par remorquage ».
altea_XL frances.book Seite 285 Freitag, 14. September 2007 9:24 09

Faites-le vous-même
286Œillets de remorquageVissage de l'œillet de remorquage
– Retirez de l'outillage de bord l'œillet de remorquage. – Tirez le cache avant inférieur vers l'avant et laissez-le pendre sur
le véhicule.
– Retirez le cache qui couvre le trou fileté, en introduisant un tour- nevis dans l'encoche inférieur, et en faisant doucement levier.
– Vissez l'œillet de remorquage dans le taraudage en le tournant dans le sens de la flèche vers la gauche jusqu'en butée à l'avant
⇒ fig. 205 ou à l'arrière ⇒ fig. 206.
Fig. 205 Face avant, côté
droit :Fig. 206 Vissage de
l'œillet de remorquage
arrière
altea_XL frances.book Seite 286 Freitag, 14. September 2007 9:24 09

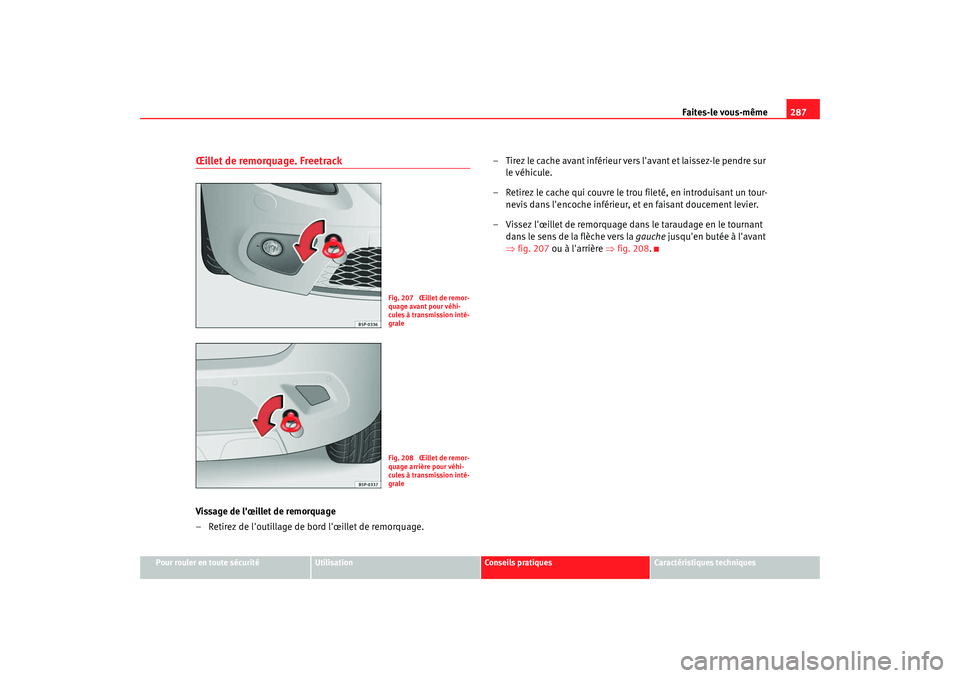

Faites-le vous-même287
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques
Œillet de remorquage. FreetrackVissage de l'œillet de remorquage
– Retirez de l'outillage de bord l'œillet de remorquage. – Tirez le cache avant inférieur vers l'avant et laissez-le pendre sur
le véhicule.
– Retirez le cache qui couvre le trou fileté, en introduisant un tour- nevis dans l'encoche inférieur, et en faisant doucement levier.
– Vissez l'œillet de remorquage dans le taraudage en le tournant dans le sens de la flèche vers la gauche jusqu'en butée à l'avant
⇒ fig. 207 ou à l'arrière ⇒fig. 208.
Fig. 207 Œillet de remor-
quage avant pour véhi-
cules à transmission inté-
graleFig. 208 Œillet de remor-
quage arrière pour véhi-
cules à transmission inté-
grale
altea_XL frances.book Seite 287 Freitag, 14. September 2007 9:24 09

altea_XL frances.book Seite 288 Freitag, 14. September 2007 9:24 09
